Bombas verticales vs. horizontales: Cómo elegir la herramienta adecuada para la aplicación
Bombas verticales vs. horizontales: Cómo elegir la herramienta adecuada para el trabajo

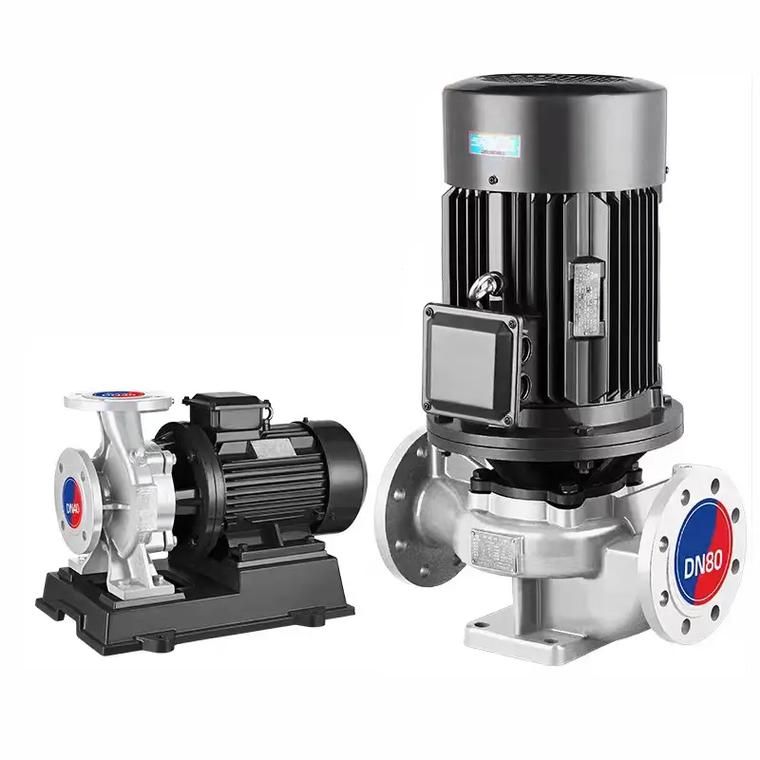

La selección entre bombas verticales y horizontales es una decisión de ingeniería crucial que afecta la eficiencia, el mantenimiento y el aprovechamiento del espacio. Como se destaca en la imagen comparativa ilustrativa con ejemplos de bombas en paralelo, estas configuraciones cumplen funciones distintas a pesar de compartir principios básicos de bombeo.
La bomba horizontal: caballo de batalla de la versatilidad
(Referencia de la imagen: Bomba a la izquierda)
Diseño:Se caracteriza por su motor accionado por eje acoplado horizontalmente a una carcasa de voluta con bridas prominentes (se muestra DN80). Su estructura se asienta sobre una placa base.
Aplicaciones clave:
Procesos industriales:Ampliamente utilizado en plantas químicas, refinerías y generación de energía para la transferencia general de fluidos (refrigerante, productos químicos de proceso, agua tratada).
Agricultura y Riego:Maneja grandes volúmenes de agua, que a menudo incluyen abrasivos suaves, de manera eficiente en largas distancias.
Fluidos de alto flujo/exigentes:Adecuado para fluidos con sólidos o viscosidad moderada debido al diseño robusto y carcasa accesible.
Sitios críticos para el mantenimiento:El diseño horizontal ofrece una accesibilidad incomparable a los sellos del eje, los cojinetes y el impulsor (características como las etiquetas "CLEAN" y "DRY" dan pistas sobre los protocolos de mantenimiento), lo que minimiza el tiempo de inactividad.
Ventajas:Fácil mantenimiento, construcción robusta para tareas exigentes, instalación versátil (por succión o inundada), amplia gama de materiales disponibles.
La bomba vertical (en línea): especialista en ahorro de espacio
(Referencia de la imagen: Bomba a la derecha)
Diseño:Cuenta con un motor compacto apilado verticalmente sobre la carcasa de la bomba (control ON/OFF visible), con bridas de entrada y salida (DN80 mostrado) generalmente en línea para instalación en tubería recta.
Aplicaciones clave:
Entornos con limitaciones de espacio:Esencial en salas mecánicas de HVAC, sistemas montados sobre patines, sótanos estrechos y proyectos de modernización debido al tamaño mínimo.
Sistemas de refuerzo:Proporciona un aumento de presión crítico en edificios de varios pisos (suministro de agua doméstico) y redes de agua municipales.
Succión/Sumersión del tanque:Ideal para bombear directamente desde sumideros, tanques o depósitos donde la bomba puede sumergirse o ubicarse para una elevación de succión mínima (beneficioso para NPSHA baja - Altura de succión neta positiva disponible).
Circulación en circuito cerrado:Altamente eficiente para hacer circular agua en enfriadores, sistemas de calefacción y circuitos de procesos industriales donde hay succión presurizada.
Ventajas:Extrema eficiencia espacial, diseños de tuberías más simples (entrada/salida alineadas), idoneidad para situaciones de NPSHA bajo, potencial para un funcionamiento más silencioso en algunos modelos.
Cómo elegir la bomba adecuada: más allá de la etiqueta (DN80)
Si bien ambas bombas en la imagen comparten el mismo tamaño de brida nominal (DN80), su idoneidad difiere drásticamente según la aplicación.
Espacio:ElegirVerticalBombas donde el espacio es limitado y la altura es manejable. ElijaHorizontaldonde hay espacio lateral disponible.
Mantenimiento:Optar porHorizontalbombas cuando se espera un acceso frecuente a los componentes (sellos, cojinetes, impulsores).VerticalLas unidades a menudo requieren un desmontaje parcial o total de sus componentes internos.
Fuente de fluido y NPSH: VerticalLas bombas se destacan en aplicaciones de succión inundada o de NPSHA bajo levantadas de tanques/sumideros.HorizontalLas bombas son versátiles pero pueden necesitar sistemas de cebado para condiciones de elevación de succión.
Flujo y trabajo:Si bien los rangos de flujo se superponen, la transferencia de alto flujo a gran escala a menudo tiende hacia flujos robustos.HorizontalDiseños. El servicio de refuerzo compacto y de alta presión favoreceVerticaltipos en línea.
Conclusión: Soluciones complementarias
El marcado contraste visual entre la bomba de voluta de expansión horizontal y la compacta columna vertical subraya sus diferencias fundamentales. Las bombas horizontales siguen siendo robustas, adaptables y de fácil mantenimiento en innumerables entornos industriales. Las bombas verticales (en línea) son indispensables para ahorrar espacio y son ideales para impulsión, circulación y succión sumergida donde el espacio es crucial. Ninguno de los dos diseños es universalmente superior; la elección depende completamente de las necesidades específicas de espacio, fluido, presión del sistema, accesibilidad y la necesidad de un bajo NPSH. Comprender estas diferencias en cada aplicación garantiza un rendimiento óptimo y una fiabilidad a largo plazo.
