Cómo elegir una bomba según su caudal y altura de elevación.
Cómo seleccionar una bomba según el caudal y la altura de elevación.
El caudal y la altura de elevación son los dos parámetros más importantes a la hora de seleccionar una bomba. Elegir la combinación incorrecta puede provocar un rendimiento insuficiente, un alto consumo de energía, inestabilidad del sistema o fallos prematuros de la bomba.
Solicitar presupuesto
1. ¿Qué es el caudal en la selección de bombas?
El caudal se refiere al volumen de líquido que una bomba necesita mover en un período de tiempo determinado. Generalmente se expresa en metros cúbicos por hora (m³/h), litros por minuto (L/min) o galones por minuto (GPM). El caudal requerido depende de la aplicación, como el suministro de agua, el drenaje, el riego, la circulación de sistemas de refrigeración o la transferencia de productos químicos.
Los compradores no deben estimar el caudal basándose únicamente en el diámetro de la tubería. En cambio, este debe calcularse según la demanda del sistema. Por ejemplo, en un sistema de refrigeración, el caudal depende de la carga térmica. En un sistema de drenaje, depende de la rapidez con la que se debe evacuar el agua.
2. ¿Qué es la cabeza y por qué es importante?
La altura de elevación se refiere a la altura o presión total que una bomba debe superar para mover el líquido desde la fuente hasta el punto de descarga. Incluye la altura de elevación vertical, la pérdida por fricción en la tubería, la resistencia de las válvulas, las curvas y la presión del sistema.
Un error común es considerar únicamente la altura vertical. En realidad, la longitud de la tubería y la resistencia pueden aumentar significativamente la altura de elevación requerida. Si se subestima la altura de elevación, la bomba no suministrará agua de manera eficaz. Si se sobreestima, la bomba podría funcionar de forma ineficiente y consumir más energía.

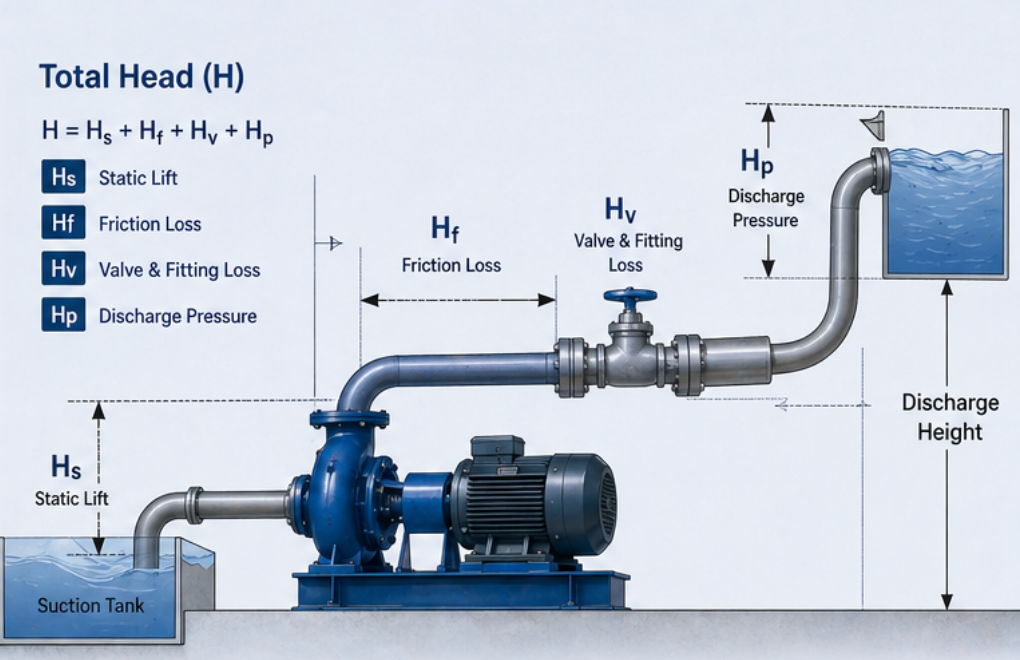

3. Cómo calcular el total de cabezas
La carga total se calcula combinando varios factores:
Altura vertical (cabezal estático)
pérdida por fricción en la tubería
Resistencia de la válvula y del accesorio
Requisito de presión de descarga
Para una selección precisa de la bomba, los compradores deben proporcionar la longitud de la tubería, el diámetro de la misma, el número de válvulas y codos, y las condiciones de descarga requeridas. De esta manera, los ingenieros podrán calcular un valor de altura total más preciso y recomendar el modelo de bomba adecuado.

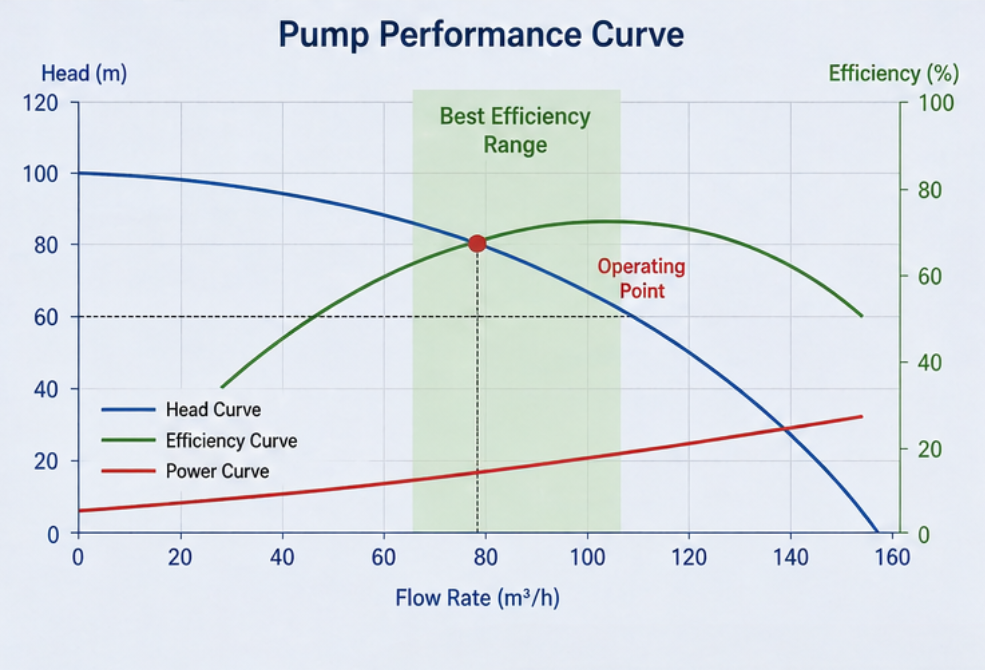

4. Ajustar la curva de rendimiento de la bomba al punto de funcionamiento.
Cada bomba tiene una curva de rendimiento que muestra la relación entre el caudal y la altura de elevación. El punto óptimo de funcionamiento suele estar cerca de la zona de máxima eficiencia de la bomba. Seleccionar una bomba que opere demasiado lejos de este punto puede provocar vibraciones, ruido, sobrecalentamiento y una menor vida útil.
Los compradores deben evitar elegir bombas basándose únicamente en el caudal máximo o la altura de elevación máxima. En cambio, la bomba seleccionada debe coincidir con el punto de funcionamiento real donde tanto el caudal como la altura de elevación cumplan con la demanda del sistema.
5. Errores comunes en la selección de caudal y altura
Muchos fallos e ineficiencias en las bombas se deben a una selección incorrecta de parámetros. Los errores más comunes incluyen seleccionar una bomba basándose únicamente en el diámetro de la tubería, ignorar la resistencia de la misma, elegir bombas sobredimensionadas por motivos de seguridad o no considerar las futuras condiciones de funcionamiento.
Otro problema común es no tener en cuenta las variaciones en el nivel del agua o la demanda del sistema. Por ejemplo, en proyectos de drenaje o riego, los niveles de agua pueden variar significativamente, lo que afecta directamente al cálculo de la altura de elevación.
6. Datos clave que los compradores deben proporcionar
| Artículo | Información requerida |
|---|---|
| Caudal | Capacidad requerida en m³/h, L/min o GPM |
| Altura vertical | Distancia entre la fuente de agua y el punto de descarga. |
| Longitud de la tubería | Longitud y diámetro totales de la tubería |
| Componentes del sistema | Válvulas, codos, filtros y racores |
| Tipo líquido | Agua limpia, aguas residuales, líquidos químicos o lodos |
7. Aplicaciones donde la selección del caudal y la altura de elevación es fundamental.
La correcta selección del caudal y la altura de elevación es fundamental en sistemas de suministro de agua, proyectos de riego, refrigeración industrial, tratamiento de aguas residuales, drenaje de obras, transferencia de productos químicos y sistemas de protección contra incendios. Cada aplicación tiene requisitos diferentes, y la bomba debe seleccionarse en consecuencia.
Para los compradores de proyectos en el extranjero, proporcionar datos técnicos precisos ayuda a los fabricantes de bombas a recomendar modelos adecuados con mayor rapidez y reduce el riesgo de adquisición.
Conclusión
Al seleccionar una bomba, es fundamental considerar tanto el caudal como la altura de elevación. Una combinación adecuada garantiza un funcionamiento estable, eficiencia energética y una mayor vida útil. Una selección incorrecta puede provocar fallos en el sistema y un aumento de los costes.
GT Pump ofrece soluciones de bombeo industrial para transferencia de agua, drenaje, riego y proyectos de ingeniería. Nuestro equipo puede ayudarle a calcular el caudal y la altura de elevación según su sistema y recomendarle el modelo de bomba adecuado.
